programmeerbare ic spaanders

Snel Detail:

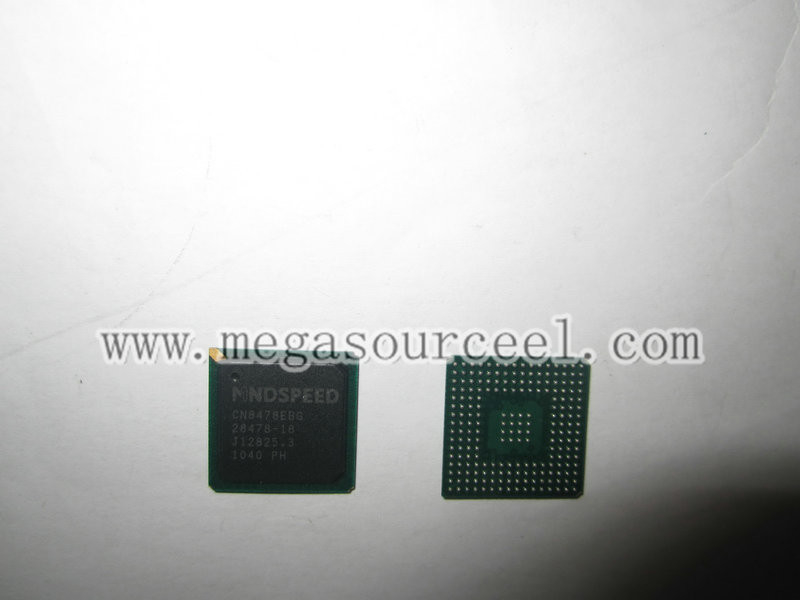

Synchroon Communicatie Controlemechanisme met meerdere kanalen (MUSYCC)

Beschrijving:

CN8478, CN8474A, CN8472A, en CN8471A zijn gevorderde Synchrone Communicatie Controlemechanismen Met meerdere kanalen (MUSYCCs) die en deformat tot 256 (CN8478), 128 (CN8474A), 64 (CN8472A), of 32 kanalen van HDLC (van CN8471A) in één enkele CMOS geïntegreerde schakeling formatteren. MUSYCC werkt bij Laag 2 van het model van de het protocolverwijzing van (OSI) van de Open Systemeninterconnectie. MUSYCC verstrekt een uitvoerige, high-density oplossing voor verwerkingshdlc kanalen voor onderlinge verbindings van netwerkentoepassingen zoals Frame relay, ISDN-D-Kanaal, X.25 die, Signalerend Systeem 7 (SS7) signaleren, van DXI, van ISUP, en LAN/WAN-gegevensvervoer. Onder minimale gastheersupervisie, leidt MUSYCC een verbonden lijst van de buffers van kanaalgegevens in gastheergeheugen door Direct Geheugentoegang (DMA) van de HDLC-kanalen uit te voeren.

MUSYCC-de interfaces met acht onafhankelijke periodieke gegevensstromen, zoals T1/E1-signalen, en brengt dan gegevens over de populaire Randcomponenteninterface met 32 bits (PCI) over per bus vervoeren aan systeemgeheugen aan een tarief zelfs 66 Mhz. Elke periodieke interface kan bij maximaal 8.192 Mhz worden in werking gesteld. De logische kanalen kunnen als om het even welke combinatie DS0 tijdgroeven om ISDN te steunen hyperchannels (Nx64 kbps) of als om het even welk aantal beetjes worden in kaart gebracht in DS0 voor het subchanneling van toepassingen (Nx8 kbps).

MUSYCC omvat ook een uitbreidingshaven met 32 bits voor het overbruggen van de PCI-bus aan lokale microprocessors of randapparatuur. Een JTAG-haven laat grens-aftasten het testen toe om bed-van-spijkers raad het testen te vervangen.

De apparatenbestuurders voor Linux, VxWorks®, en pSOS™ besturingssystemen zijn beschikbaar in het kader van een overeenkomst van de geen-prijsvergunning bij Conexant. De apparatenbestuurders omvatten c-broncode en ondersteunende softwaredocumenten.

Toepassingen:

• 256-, 128-, 64-, of 32-kanaal HDLC controlemechanisme

• OSI Laag 2 protocolsteun

• Algemeen doel HDLC (ISO 3309)

– X.25 (LAPB)

– Frame relay (LAPF/ANSI T1.618)

– ISDN-D-Kanaal (LAPD/Q.921)

– SS7 steun

• onafhankelijke periodieke interfaces 8, 4, 2, of 1 die steunen

– T1/E1-gegevensstromen

– Gelijkstroom aan 8.192 bussen van Mbps TDM

• Configureerbare logische kanalen

– Standaardds0 (56, 64 kbps)

– Hyperchannel (Nx64)

– Subkanaal (Nx8)

• De wijzeselectie van het per-kanaalprotocol

– FCS-wijze met 16 bits

– FCS-wijze met 32 bits

– SS7 wijze (FCS met 16 bits)

– Transparante wijze (unformatted gegevens)

• De bufferbeheer van per-kanaaldma

– De verbonden structuren van lijstgegevens

– De veranderlijke grootte brengt/ontvangt FIFO over

• De lengtecontrole van het per-kanaalbericht

– Selecteer geen lengte het controleren

– Selecteer uit twee 12-beetjes registers om berichtlengte te vergelijken

– Maximumlengte 16.384 Bytes

• Directe PCI-businterface

– met 32 bits, 66 of 33 Mhz-verrichting

– Van de busmeester en slaaf verrichting

– PCI-Versie 2.1

• De lokale interface van de Uitbreidingsbus (EBUS)

– gemultiplexte adres/gegevensbus met 32 bits

– Gebarsten toegang tot 64 Bytes

• Lage macht, 3.3/2.5 de verrichting van V CMOS

• JTAG-de toegangshaven van het grensaftasten

• 208pin PQFP/surface-Onderstel pakket

• BGA

Specificaties:
